JBDS-CY系列數顯式低溫自動沖擊試驗機

u 該系列沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，從而判斷材料在動負荷作用下的質量狀況，符合國標GB/T3808-2002《擺錘式?jīng)_擊試驗機的檢驗》。GB/T229-2007《金屬材料 夏比擺錘沖擊試驗方法》及國際標準ISO  R148“鋼的簡支梁式（V型缺口）沖擊試驗”、ISO  R83“鋼的卻貝（CHARPr）沖擊試驗（U型缺口）對金屬材料進行沖擊試驗。
u 設備操作簡單工作效率高，揚擺、掛擺、送料、定位、沖擊及溫度調節設置均為由單片機控制，配備專用送料裝置自動送料，試樣自動端面定位。試樣出爐至沖擊時間不大于2秒，滿足金屬低溫夏比沖擊試驗方法的要求。在沖擊試樣后可利用剩余能量自動揚擺，做好下次試驗準備，工作效率高；

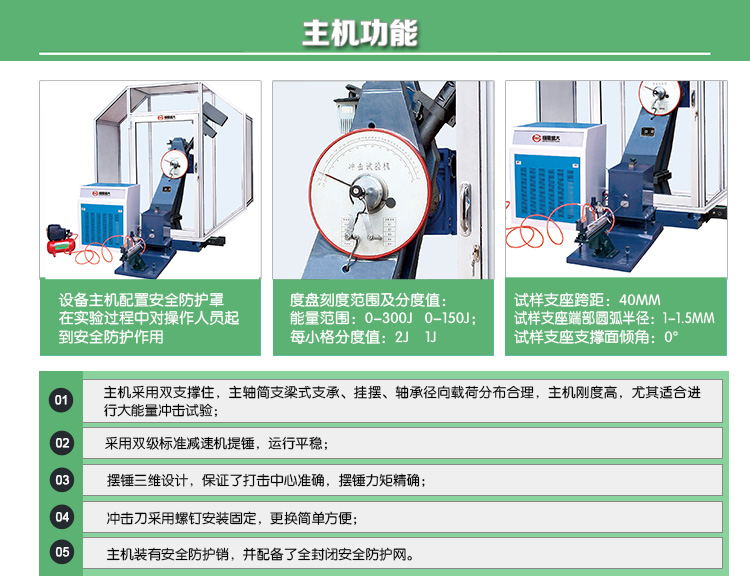

Ø 試驗機主機
u 主機采用雙支撐住，主軸簡支梁式支承、掛擺、軸承徑向載荷分布合理，主機剛度高，尤其適合進行大能量沖擊試驗；
u 采用雙級標準減速機提錘，運行平穩；
u 掛擺裝置采用液壓緩沖，掛擺平穩；
u 擺錘三維設計，保證了打擊中心準確，擺錘力矩精確；
u  沖擊刀采用螺釘安裝固定，更換簡單方便；
主機裝有安全防護銷，并配備了全封閉安全防護網。

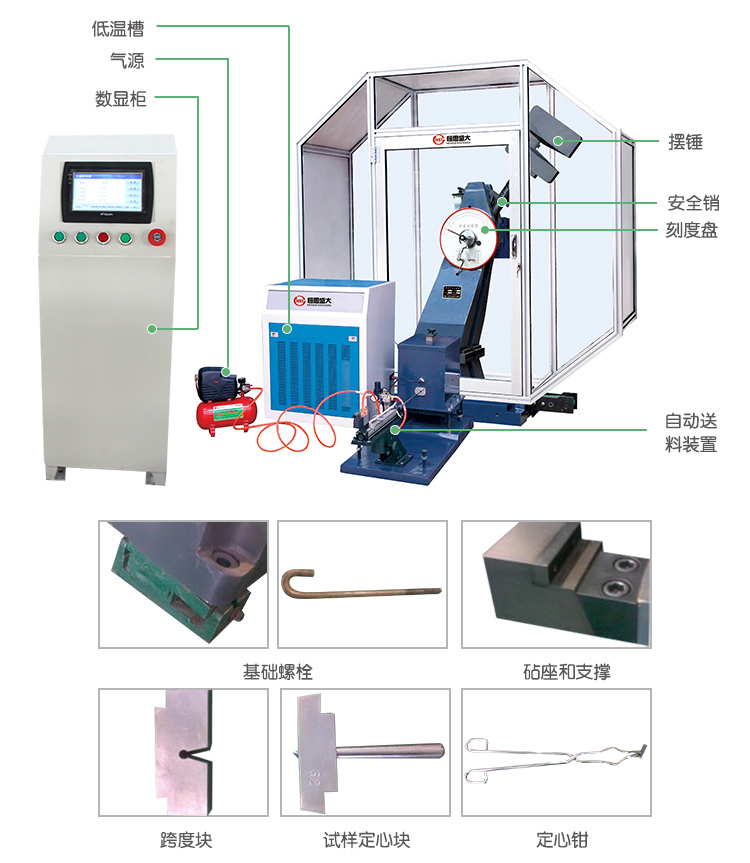

Ø 標準主機
u 試驗機主機1臺：
u 操作儀表固定架1臺；
u 沖擊擺錘1個；
u 減速機一臺（裝在主機上）
u 取擺傳動裝置一套（裝在主機上）
u 自動掛擺裝置一套（裝在主機上）
u 保險機構一套（裝在主機上）
u 內六角扳手S=12（扳鉗口座壓板螺釘）1件；
u 支座調校器1支；
u 試樣對中器1支；
u 低溫裝置一套；
u 自動送料裝置一套；
u 地腳螺釘4個；
u 沖擊試驗防護網1套；
u 測控系統一套：

產品型號	JBDS-300CY	JBDS-450CY	JBDS-600CY	JBDS-750CY
控制方式	單片機控制
沖擊能量	300J	450J	600J	750J
沖擊速度	5.24m/s
擺錘預揚角	150°
角度準確度	±0.1°
試樣支座跨距	40mm
支座鉗口圓角	R1.0～1.5mm
沖擊刀刃圓角	R2.0～2.5mm(R8mm)
沖擊刀夾角	30°
沖擊刀刃厚度	16mm
試樣盒容量	20個
制冷方式	壓縮機制冷
低溫范圍	0—60℃
控溫精度	波動±0.5℃,梯度1℃
擺錘中心至沖擊點距離	750mm
標準試樣尺寸	10×10(7.5或5)×55mm
沖擊擺錘配置	300J擺錘一個	450J擺錘一個	600J擺錘一個	750J擺錘一個
供電電源	三相四線制50Hz /380V
