微機控制電力絕緣子拉力試驗機

微機控制電力絕緣子拉力試驗機 產品詳情 電力絕緣子拉力試驗機如何操作使用時，將被測件一頭連接測力傳感器，另一頭連接油缸，測試開始時，液壓泵啟動，通過油缸拉伸被測件。傳感器

山東電力絕緣子拉力測試機如何操作使用時，將被測件一頭連接測力傳感器，另一頭連接油缸，測試開始時，液壓泵啟動，通過油缸拉伸被測件。傳感器對被測件受力進行測量，將測量信號專用測量?jī)x表輸入工控機，工控機將對所測力值與設定值進行比較。并根據不同的工況要求，控制液壓泵的啟停與轉換。待設定時間一到，由工控機根據被測件受拉伸力后的狀況來判斷被測件合格與否。其間由傳感器信號的采集轉換，數據運算處理由專用儀

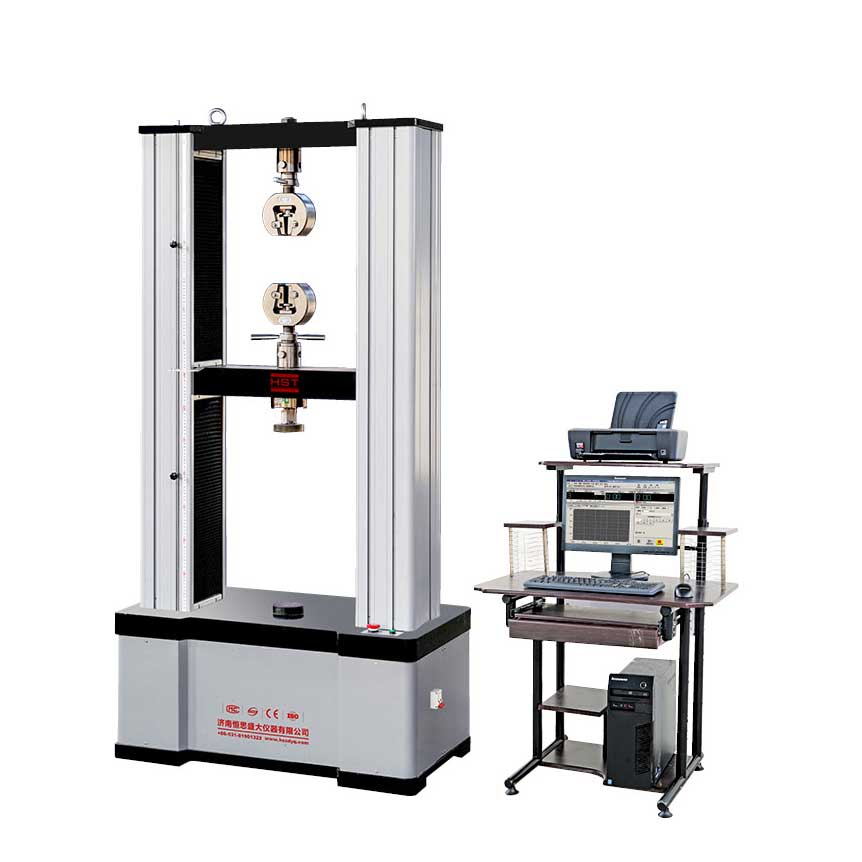

電力絕緣子拉力測試機主機結構

1、主機采用雙立柱門式加載機架2、采用交流伺服電機和滾珠絲杠構成的機電伺服加載系統，噪音低，可靠性高，操作簡單，維護方便。3、力傳感器剛度大，采用溫度補償技術，提高試驗機長時工作的可靠性。4、測量系統具有獨特的動態標準功能，防止漂移，保證測量及控制精度。5、控制系統可以任意設定所需的試驗力（或變形）及加載速度，閉環控制。6、采用高精度溫控器控溫進行控制，整個實驗過程完全的擺脫人為干擾。7、計算機系統可實時顯示力、變形、溫度等試驗參數及實驗曲線，具有斷點恢復，超限報警等功能。8、可選配多種環境試驗裝置

主要技術參數

樣式： 臥式 微機控制試驗力 100KR 300KR 500KR試驗機級別 0.5級力測量范圍 0.4％100％FS（0.5級）力值誤差 0.1％（0.5級）力分辨力 1/300000FS力控誤差 1％設定值以內測試速度 50mm-300mm/min （可設定）試驗寬度 250mm停止功能 有拉斷停止功能,設定力值，限位保護停止功能行程 400mm(不含夾具)液晶顯示 5.4寸大液晶顯示(拉力表另選配)機臺尺寸 400mm×250mm×1000mm重量 約40Kg,電源 AC220V，5A絕緣子拉力試驗機工作原理

使用時，將被測件一頭連接測力傳感器，另一頭連接油缸，測試開始時，液壓泵啟動，通過油缸拉伸被測件。傳感器對被測件受力進行測量，將測量信號專用測量?jī)x表輸入工控機，工控機將對所測力值與設定值進行比較。并根據不同的工況要求，控制液壓泵的啟停與轉換。待設定時間一到，由工控機根據被測件受拉伸力后的狀況來判斷被測件合格與否。其間由傳感器信號的采集轉換，數據運算處理由專用儀表完成、液壓泵控制由工控機執行。同時在顯示屏上生動直觀的描繪出被測件的受力曲線，記錄下測試過程的測量數據，并以表格形式存儲起來，使用戶能方便的實現數據的打印及查詢。

絕緣子拉力試驗機主機結構

1、主機采用雙立柱門式加載機架2、采用交流伺服電機和滾珠絲杠構成的機電伺服加載系統，噪音低，可靠性高，操作簡單，維護方便。3、力傳感器剛度大，采用溫度補償技術，提高試驗機長時工作的可靠性。4、測量系統具有獨特的動態標準功能，防止漂移，保證測量及控制精度。5、控制系統可以任意設定所需的試驗力（或變形）及加載速度，閉環控制。6、采用高精度溫控器控溫進行控制，整個實驗過程完全的擺脫人為干擾。7、計算機系統可實時顯示力、變形、溫度等試驗參數及實驗曲線，具有斷點恢復，超限報警等功能。8、可選配多種環境試驗裝置

主要技術參數

樣式： 臥式 微機控制試驗力 100KR 300KR 500KR試驗機級別 0.5級力測量范圍 0.4％100％FS（0.5級）力值誤差 0.1％（0.5級）力分辨力 1/300000FS力控誤差 1％設定值以內測試速度 50mm-300mm/min （可設定）試驗寬度 250mm停止功能 有拉斷停止功能,設定力值，限位保護停止功能行程 400mm(不含夾具)液晶顯示 5.4寸大液晶顯示(拉力表另選配)機臺尺寸 400mm×250mm×1000mm重量 約40Kg,電源 AC220V，5A拉力試驗機
