微機電子試驗機

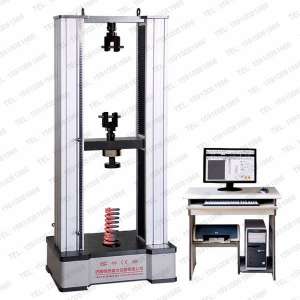

微機電子試驗機 產品詳情 該機采用單空間門式結構，拉伸，壓縮,彎曲均在下空間。主機部分由兩根導向立柱、兩根滾珠絲杠,上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減一、微機電子試驗機產品描述主機：該機采用單空間門式結構，拉伸，壓縮,彎曲均在下空間。主機部分由兩根導向立柱、兩根滾珠絲杠,上橫梁、中橫梁、工作臺組成落地式框架，調速系統安裝在工作臺下部。由調速精度高、范圍寬、性能穩定的日本松下交流伺服電機通過同步齒形帶減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現試樣的加荷與卸載。該結構保證機架有足夠的剛度，同時實現高效、平穩傳動。主機主要零部件在加工中心進行加工，保證了主機的精度。滾珠絲杠為E5級。附具標準配置：楔型拉伸附具、壓縮附具、彎曲附具各一套。楔型拉伸附具采用手動旋轉夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具體上下移動。試樣不受附加力，保證了試驗結果的準確性。電氣系統：（1）采用日本松下公司交流伺服驅動器和交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:100000。（2）具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。（3）電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。二、電子試驗機主要技術參數序號 技術名稱 技術參數1 試驗機級別 0.5級2 試驗力(kN) 203 試驗力測量范圍 試驗力的0.4%~100%4 試驗力示值相對誤差 ≤示值的±1％5 試驗力分辨力 200000碼6 引伸計標距(mm) 507 變形測量值(mm) 108 變形測量范圍(mm) 變形的2%~100%9 變形示值相對誤差 ≤示值的±1％10 位移示值相對誤差 ≤示值的±1％11 位移分辨力(mm) 0.00112 位移速率調節范圍(mm/min) 0.005~500，無級調速13 位移速率示值相對誤差 ≤示值的±1％14 主機外型尺寸(mm) 686×525×188015 試驗空間寬度(mm) 37016 拉伸行程(mm) 80017 壓縮行程(mm) 80018 橫梁行程(mm) 120019 主機質量(kg) 25020 主機電源 0.75kW,AC220V±10%21 工作環境 室溫10℃～35℃,濕度20%～80%
