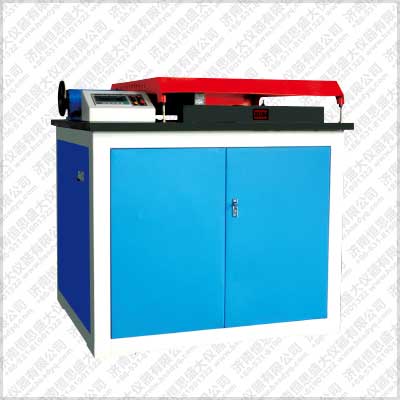

YGW鋼材彎曲強度試驗機

一、產品概述：

YGW鋼材彎曲強度試驗機是由我公司研制開發的型鋼材彎曲強度試驗機，本機采用臥式結構設計，具有美觀緊湊、彎曲角度任選自控、停車后無慣性、操作方便快捷、性能可靠等特點。可以完成帶肋鋼筋、棒材、管材、板材等金屬材料的彎曲及反彎曲試驗，測定其彎曲塑性變形能力。采用符合國家標準要求的專有技術設計，該彎曲試驗機完全滿足GB/T1499.2-2007《鋼筋混凝土用鋼第2部分：熱軋帶肋鋼筋》、YB/T5126-2003《鋼筋混凝土用鋼筋彎曲和反向彎曲試驗方法》、GB/T232-1999《金屬材料彎曲試驗方法》及GB/T244-1997《金屬管彎曲試驗方法》等相關標準要求。

二、YGW鋼材彎曲強度試驗機性能及特點

1、本機結構緊湊，剛性強，彎曲試驗操作方便快捷；

2、采用液壓雙向油缸加載，加荷速度快、效率高，液壓油路中設計有壓力傳感器裝置，對試樣彎曲進行彎曲壓力顯示，并可適當進行彎曲負荷保持。活塞前端設計彎心快換機構，快速更換不同規格彎心；

3、采用專有技術設計的支撐距離調整機構、彎心行程調整、彎曲角度指示機構、反彎壓頭，使正反彎曲試驗準確、平穩、可靠；

4、可完成彎曲鉗口的同步進退，以調整彎曲支點距離，能夠進行180°彎曲試驗；

5、本機采用光電編碼器進行角度測量，控制顯示準確、可靠，彎曲角度任意設置，具備彎曲角度顯示裝置；

6、本機設有氧化皮回收裝置，可將氧化皮通過內部接料盤自動流回機外料桶中。

三、YGW鋼材彎曲強度試驗機技術參數：

推力160KR

工作行程400mm

支輥間距離135-640mm

彎曲圓試驗直徑φ8—φ40mm

試樣厚度×高度（板材）（6-40）×50

彎曲角度范圍0—180°

系統工作壓力31.5Mpa

隨機配備彎心壓輥直徑36、42、48、54、56、60、64、66、72、75、80、112

彎心直徑范圍φ10-φ192mm（供用戶選擇配置）

彎曲鉗口φ25—φ32mm、46×265mm

主電機功率4Kw

外形尺寸1250×800×1100mm

機器重量1200kg
